Fully connected layer는 모든 퍼셉트론이 커넥션되어 있다는 이유로 명명한다.

1D vector의 의미 : [1, 2, 3, 4, 5] > 이것은 1D vector, Dimension
- [[1,2,3], [4,5,6]] 2D vector > 행렬
loss의 의미 : MSE에서는, loss = (예측값 - 실제값)^2 # Mean Squared Error
Validation test : Traning Data의 일부를 데이터 검증하는데 활용하겠다는 의미
하이퍼파라미터 : 머신러닝 모델이 학습되기전 사용자가 직접 설정해줘야 하는 값, 모델이 아닌 사람이 정해주는 값
batch : 데이터셋에서 한 번 훈련할 때 몇개를 모델에 넣어학습시킬거냐? Ex. Batch 64 > 64개 가져오겠다
Activation Function에서 Relu 가장 많이 사용
- 비선형성 부여가 핵심

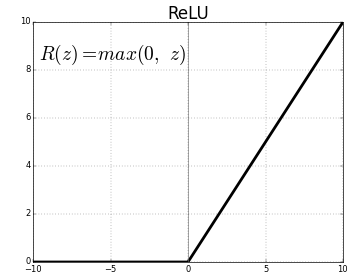

- Relu. Rectified Linear Unit

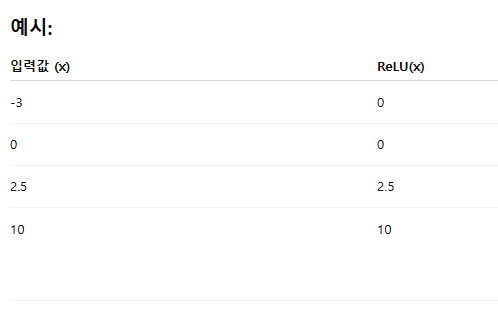

Rectified Linear Unit Ex.이다. 입력값 음수 > 0 출력 / 입력값 양수면 그대로 출력

Bias 가 있어야 기울기, 절편 값을 바꿀 수 있음
Upstream Gradient는 Backpropagation 과정에서, "이전 레이어로부터 전달받은 Gradient"를 의미한다.
Sparse 하다 : 듬성듬성하다.

▨ CNN의 주요 특징 3가지

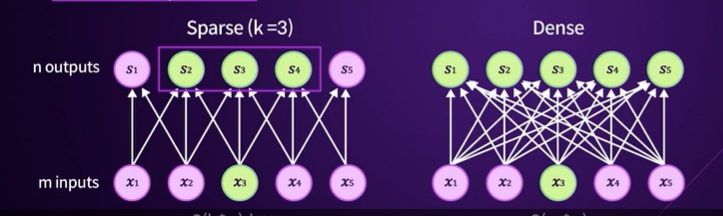

1. ✅ Sparse Interactions (희소 연결, 희소 연산)

CNN에서는 전체 입력에 대해 모든 연결을 계산하지 않고, 일부 영역(커널 크기만큼)만 보고 연산하는 것

이걸 local receptive field (지역 수용 영역)라고도 한다.

파라미터 수를 줄일 수있어 computation도 계산량을 훨씬 줄일 수 있다는 이점이 있음

Q. 저렇게 Sparse 하게 커넥션 되면, 한 가지 유닛은 특정 부위밖에 못보는데, 그러면 이미지 전체를 커버 하지 못하는 것이 아닌가??

A. > 맞다. CNN은 특정 국소 부위 밖에 못본다. > 한 개의 레이어만 보면 그렇지만, Depth 깊이 늘리면 해결된다.

2. ✅ Parameter Sharing (파라미터 공유)

같은 가중치(파라미터)를 여러 위치에서 "공유해서 쓰는 것"

동일한 필터(커널)를 입력의 여러 위치에 동일하게 적용하는 것
즉, 같은 가중치를 반복 사용하는 구조

3. ✅ Equivariant Representation (등변 표현)

입력이 변하면(예: 이동), 출력도 그에 따라 변하되 일관된 방식으로 변합니다.
특히 CNN은 translation equivariant (이동에 대해 등변)입니다.

📍예시:

이미지에서 고양이가 오른쪽으로 이동하면,
CNN의 feature map에서도 고양이 특징 위치가 같이 이동합니다.

pooling : size 줄이는거, 대표값 뽑는거
언더피팅, 오버피팅에 대해서

🎨 그림 그리는 예로 설명해볼게!

🧩 상황:

너는 친구 얼굴을 보고 그림을 그리는 AI야.
그림 연습을 하면서 점점 잘 그려야 해.

1. ✅ 언더피팅 (underfitting)

너무 못 그림. 아무 얼굴도 제대로 못 닮음.

연습을 너무 조금 했거나,
너무 간단하게 배워서
아무 얼굴도 제대로 못 그려

🧒: “이게 누구야...? 그냥 동그라미에 점 찍었네…”

2. ✅ 오버피팅 (overfitting)

한 친구 얼굴만 너무 열심히 외워서, 다른 친구 얼굴도 똑같이 그림

한 사람 얼굴만 보고 진짜 똑같이 그림
근데 다른 사람 얼굴도 그 친구처럼 그려버림!

🧒: “왜 다 이준우처럼 생겼어? 이거 철수인데...”

3. ✅ 정답은? 적당히 잘 배운 경우!

여러 사람 얼굴 특징을 잘 배워서,
새로운 친구 얼굴도 비슷하게 잘 그림!

🧒: “오~ 이건 진짜 철수 닮았다!”

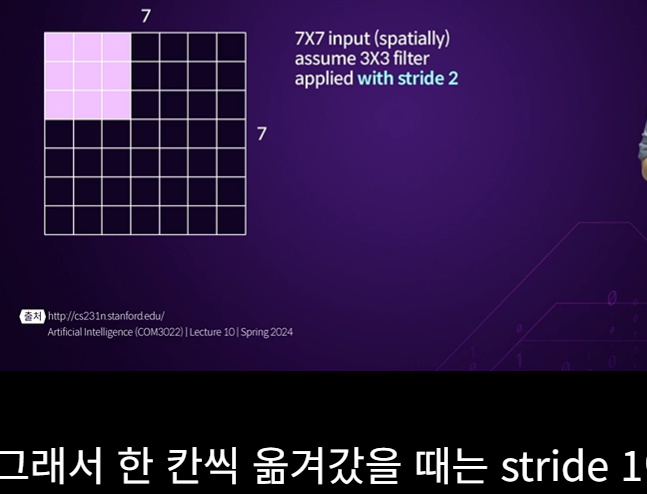

Convolution Operation 하는 모습 Stride 1과 2의 차이

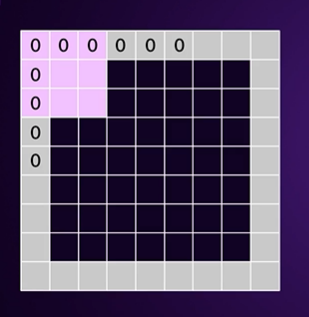

Stride 2 했을 때 본그림에서는 3x3 output이 나옴, 그런데 stride 3인 경우에는 칸이 맞지 않아 output이 나오지 않음! 그럴때 사용하는게, Zero padding

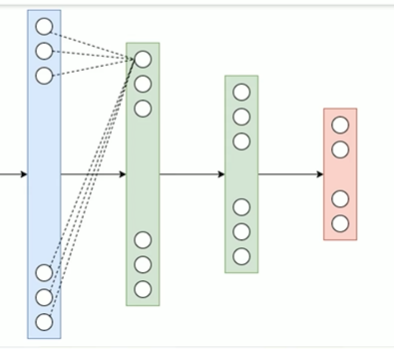

Convolutional Layer는 입력과 sparse하게(희소하게) 연결되어 있다. fully connected가 아님!

Batch Nomalization

ML이나 DL에서 중요한 것은, 데이터로부터 유용한 feature 뽑는 것이 핵심이다
Batch Nomalization이란, 한 번 학습할 때 쓰는 batch 안의 데이터 값들(출력값, 즉 activation)을
평균 0, 분산 1처럼 비슷한 범위로 정규화(normalization) 해주는 게 Batch Normalization이다.
- 하나의 Batch안에 들어있는 데이터 값들에 대해 관심, 그것들을 일정한 값(Ex. 평균 = 0)으로 해주는 것을 의미

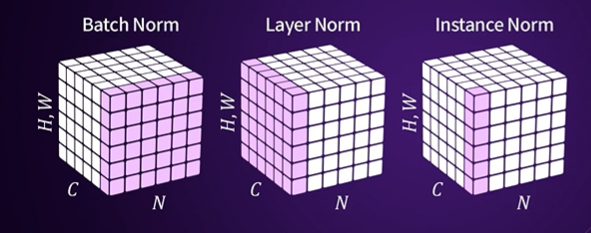

그 외에도 다양한 Nomalization 정규화 방법들이 있음. Batch Norm, Layer Norm, Instance Norm

배치 노말라이제이션을 왜하냐?

> 입력 데이터의 정규화를 통해 각 층에서 더 안정적으로 학습되기 때문이다.

Fully-Connected Layer: 각 레이어의 모든 뉴런이 서로서로 커넥션 되어있는 것을 의미

VGG, Visual Geometry Group ( 3x3 필터 반복 사용이 핵심 )

간단한 구조의 CNN을 깊게 쌓은 모델로, 3×3 작은 필터를 반복 사용해 특징을 추출
무조건 3x3 은 아니고 대부분 3x3 사용함

ResNet( Skip Connection 이용이 핵심 )

Residual Connection 을 도입해, 아주 깊은 네트워크도 학습 가능하게 만든 모델
- Residual Connection은 Skip Connection과 같음
  - Skip Connection은 hidden layer, 중간 레이어 건너뛰고 뒤쪽에 있는 레이어에다가 값을 바로 다이렉트로 전달하는 것

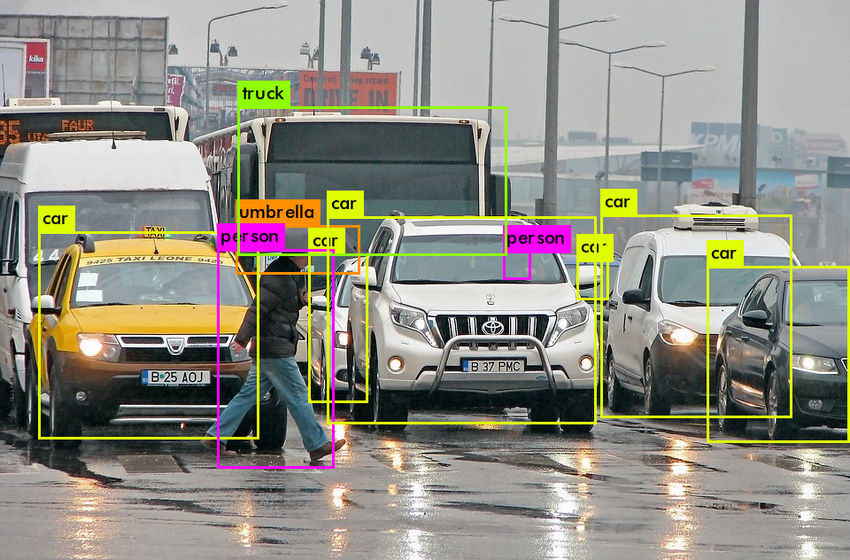

전통적인 Object Detection, 사진안에 이건 고양이고 이건 자동차고 분류하고 그 위치가 어디에 있는지를 찾는 문제

는 이미지에서 이미지가 있을 법한 곳을 box proposals 하여 sliding box 방식으로 이미지 전체를 훑는 방식으로 object detection을 진행하였었다. > 이것은 비효율적임

따라서 등장함 > 최초의 딥러닝 기반의 R-CNN 이때 R은 Region

YOLO

이미지를 먼저 격자 형식으로 나눔
1Stage 방식으로 한 번에 진행되므로, 실행속도 빠르다는 장점

*1stage : 객체 탐지 + Classification 한 번에 진행. 속도 빠름 Ex. YOLO
*2stage : 객체탐지 후 Calssification. Sequential 하게 진행. 정확도 높음 Ex. R-CNN

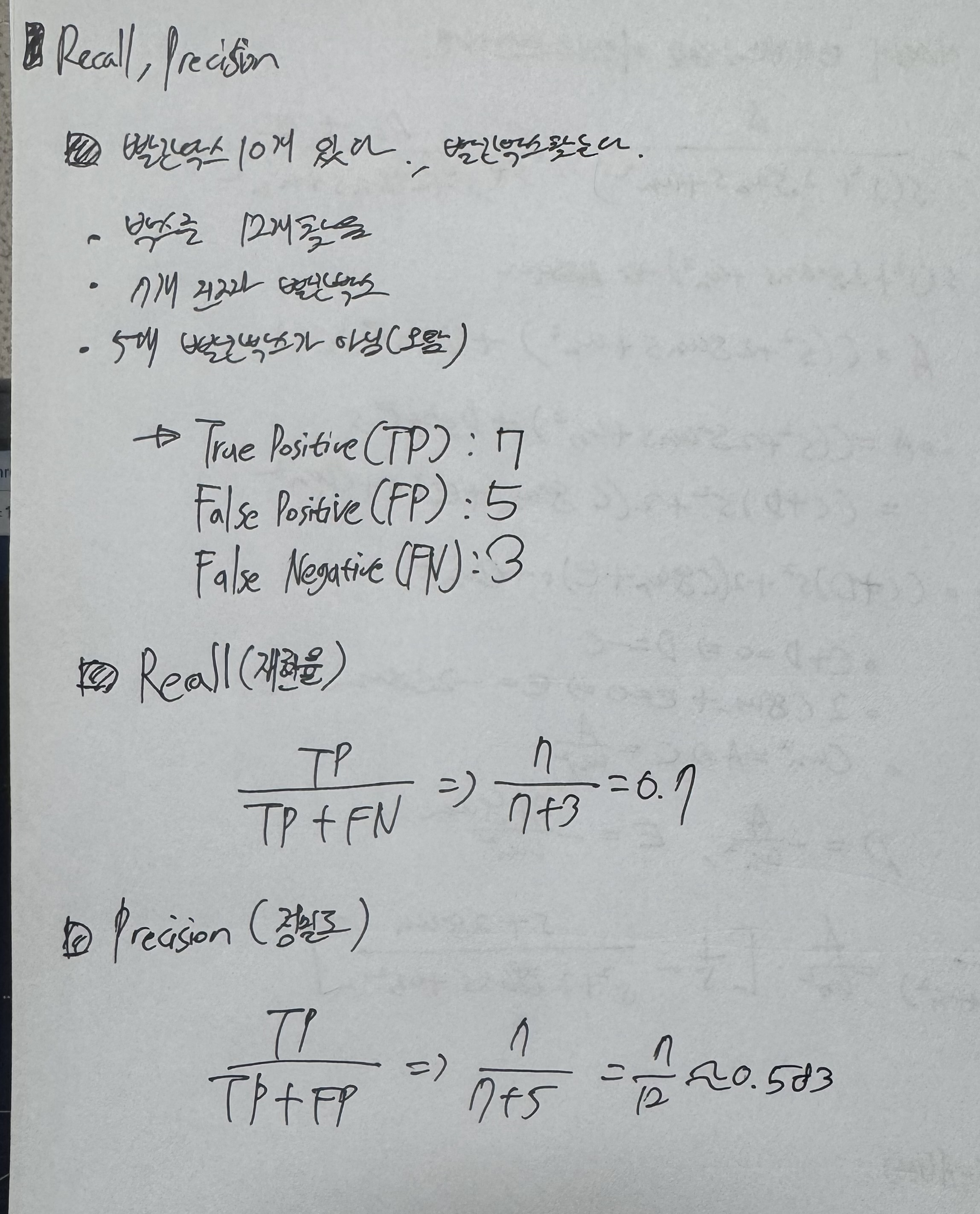

객체 탐지에서 Precision 과 Recall

Precision이 TP / (TP + FP) Recall이 TP / ( TP + FN )

> 재현율이 실제 토탈 갯수에만 관심, 정밀도가 내가 찾은 갯수에 관심

> TP 가 내가 찾은 실제 값 갯수 FP가 실제 토탈 값에서 내가 찾은거 뺀거 FN이 내가 뽑은 거중에서 아닌 값

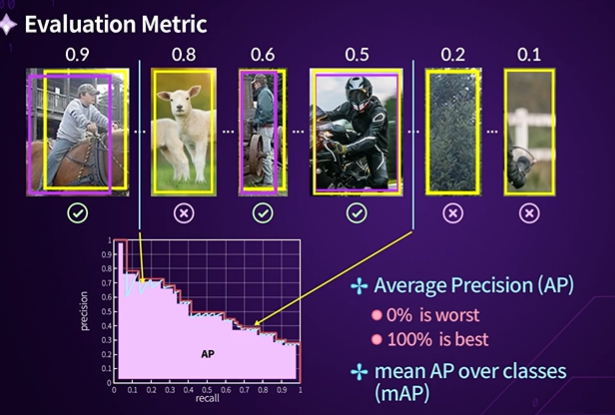

객체 탐지 성능 평가할 때 precsion과 Recall은 가로 세로 축을 담당하여 성능 평가에 중요한 파라미터임

가로 recall 세로 precision. 넓이( AP )가 넓을 수록 성능이 좋다!

Fully Connected Layer:
한 레이어의 모든 뉴런이 그 다음 레이어의 모든 뉴런과 연결되어 있는 구조를 의미
Object Detection에서 중복된 경계 상자를 제거하여 하나의 객체에 대해 하나의 경계 상자만 남기기 위해 사용하는 기법은 무엇인가요? > NMS
- Object Detection에서 여러 개의 경계 상자(bounding boxes)가 하나의 객체를 가리키는 경우, 이 중에서 가장 신뢰도(confidence score)가 높은 상자만 남기고 나머지를 제거하는 기법

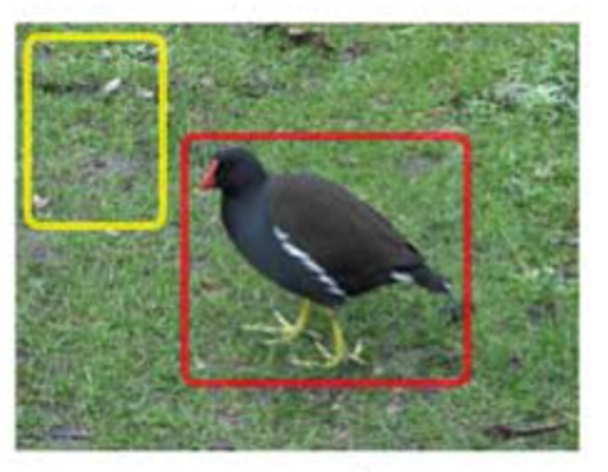

Confidence Score

Bounding Box안에 객체가 있는지를 나타낸 것 (0~1) / 노란색 0 빨간색 1 임

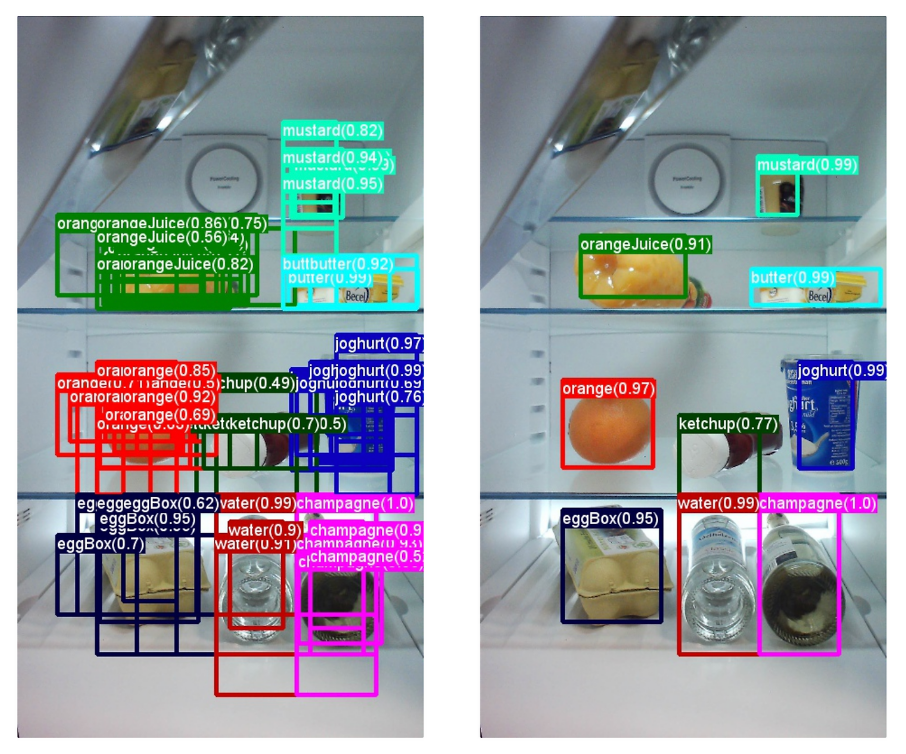

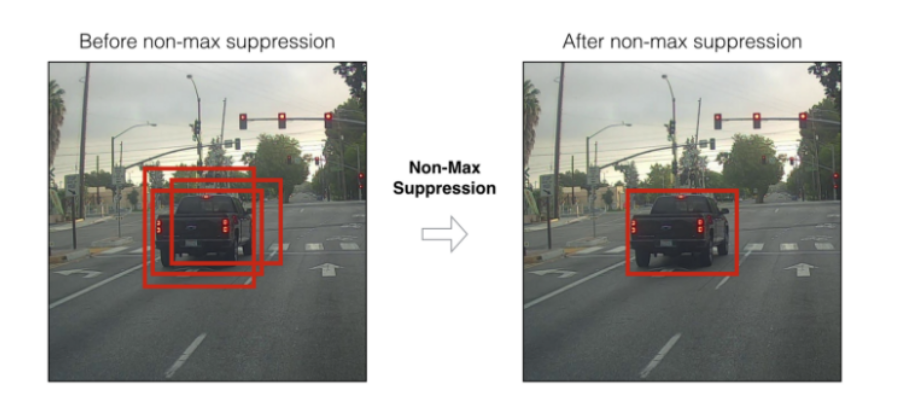

NMS( Non-Maximum Suppression )

Non maximum suppression NMS, 수행하는 이유는 동일한 물체를 가리키는 여러 박스의 중복을 제거하기 위함
각 물체별 가장 좋은 Box 한 개만 남기고 나머지는 다 지우는 역할

NMS 방법?
- Confidence score이랑 IoU 사용하는 데,
- 1. 특정 Confidence Score 이하의 Bounding Box는 제거함 ( Confidence Score Threshold는 HyperParameter )
- 2. 남은 Bounding Box 들을 Confidence Score 기준으로 내림차순 정렬
- 3. 맨 앞 박스부터 기준으로, 이 박스와 IoU가 특정 Threshold 이상인 박스들은 모두 제거한다. (IoU Threshold 역시 HyperParameter)
  - *IoU는 "박스 위치가 얼마나 정확한가"에 관심 있고, Ground truth 얼마나 겹치는가?
    *Confidence Score는 "그 박스 안에 있는 물체가 진짜 그 클래스인가"에 관심
  - Ground Truth는 정답(label)입니다.
    즉, 사람이 직접 보고 정해준 실제 정답을 의미, ML, CS분야에서 많이 사용됨

Anchor Box

그러나, NMS 사용시 object들이 서로 겹쳐있을 때 object에 대한 bounding box까지 날라갈 수 있다

이를 해결하기위해 등장한 것이 > Anchor Box

Anchor box는 탐지하려는 객체의 모양을 정해놓고, 객체가 탐지되었을 때 어떤 Anchor Box와 유사한지 판단해서 벡터값을 할당하는 방법이다.

Anchor Box는 다양한 물체 크기·비율을 커버하기 위해 미리 정해 놓은 기준 박스이며,
객체는 IoU가 가장 높은 anchor box에 할당되어 탐지/학습된다.
