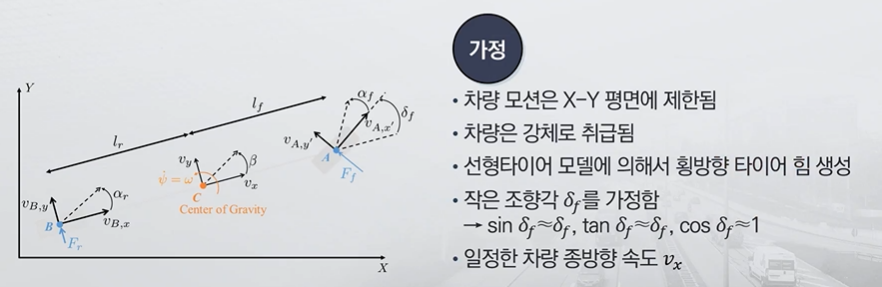

동역학적 횡방향 자전거 모델



- 기하학적 자전거 모델은 차량 속도가 낮은 경우를 제외하고 대부분 차량 거동에서 유효 X

- 코너링시 타이어는 노면과의 상호 작용에 의해서 미끄럼이 발생하고, 마찰력에 의해서 선회를 함

- 운동의 원인을, 즉 타이어 힘/모멘트, 고려하는 동역학 모델 필요

- 타이어의 힘/모멘트를 표현하는 다양한 타이어 모델이 존재



- 차량 선회 시 차속이 빠르면, 슬립 각이 발생하여 타이어 힘/모멘트가 생김

  >> 기구학적 자전거 모델은 더 이상 유효하지 않음

- 힘/모멘트를 고려하는 동역학적 자전거 모델이 필요함

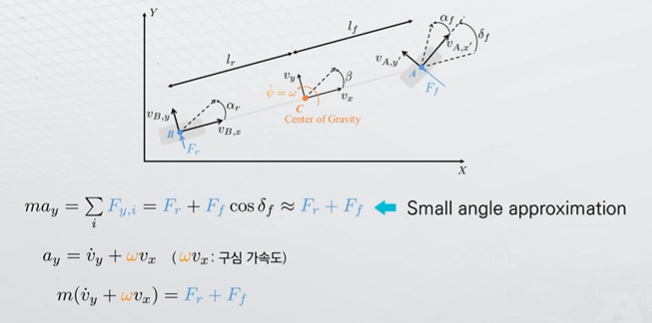

횡방향 다이나믹스 ( 힘 평형 )

힘 평형식

요 다이나믹스 ( 모멘트 평형 )

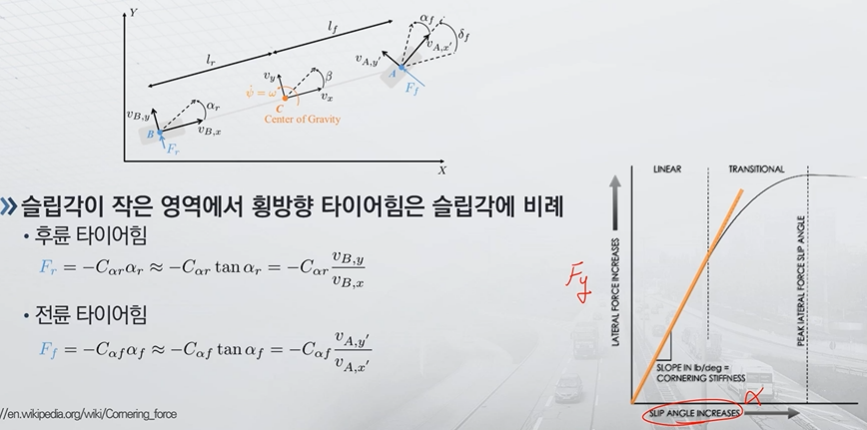

선형 타이어 모델

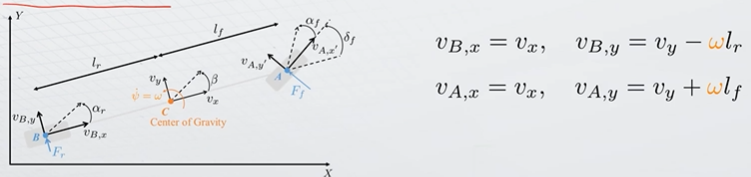

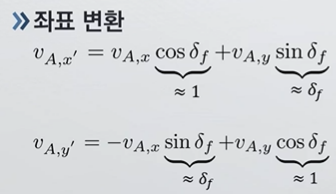

강체( 차량 )의 고정된 두 점의 속도 관계

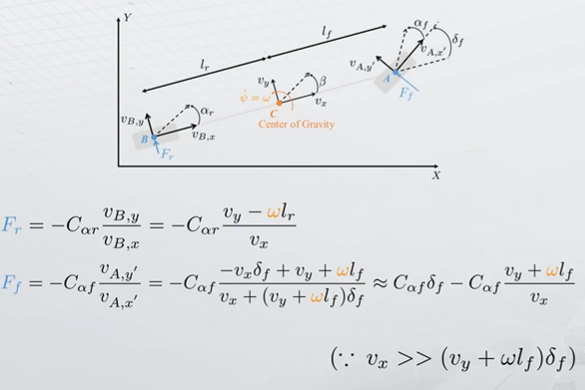

전/후륜 횡 방향 타이어 힘( 선형 타이어 모델 )

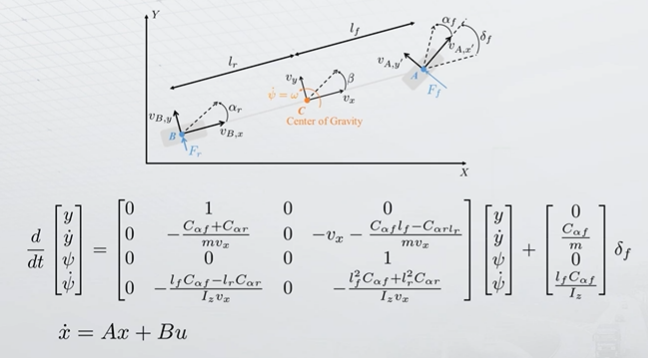

상태공간 방정식

4가지 상태 변수를 설정하여 x dot으로 표현

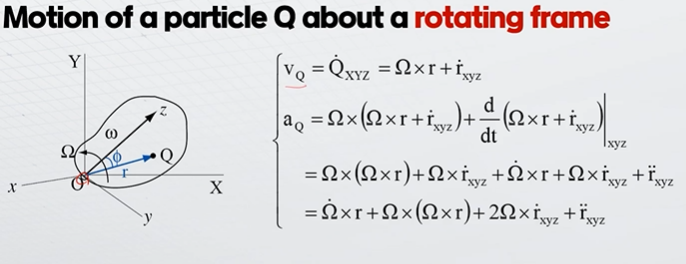

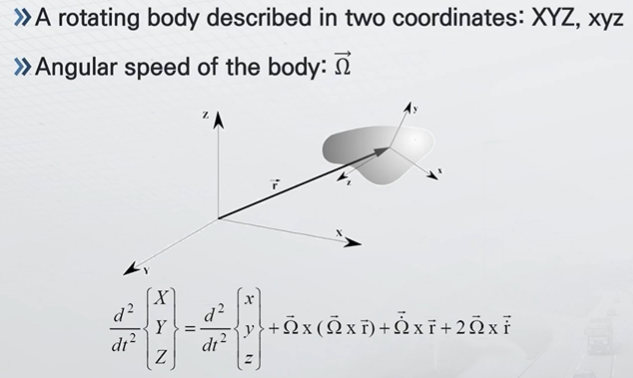

극 좌표계

마지막 항은 코리올리 가속도

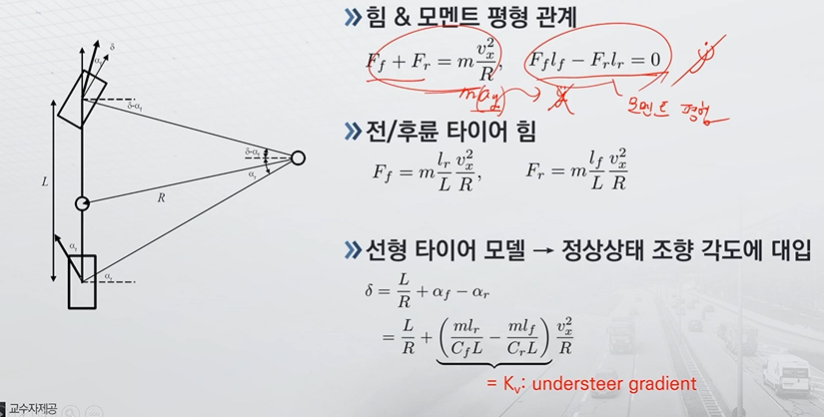

정상 상태 선회시( Steady State Cornering ) 조향각도

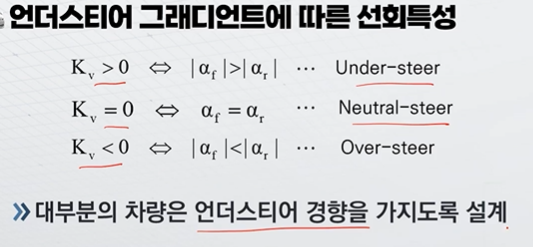

언더스티어 그래디언트( Unedersteer Gradient )

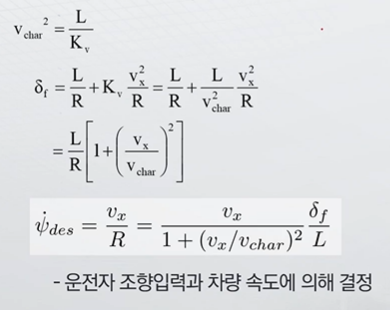

특정 속도( Characteristic Speed )

  - 애커만 조향각의 2배의 값의 조향각도로 선회 시 필요한 차량 속도 ( Understeer )

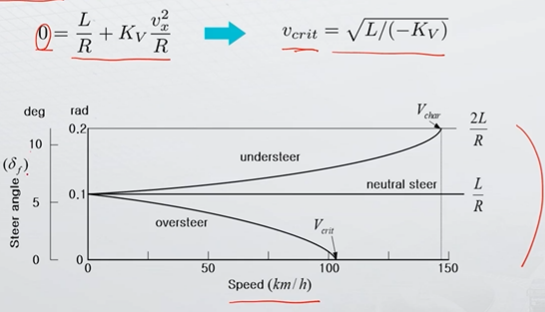

임계 속도 ( Critical Speed )

  - 조향 각도가 0도일 때 차량 속도( Oversteer )





정상상태 요레이트

  - 특정속도로 표현 가능, 차량 횡방향 거동 불안정시 레퍼런스 요레이트로 쓰인다.

*요레이트 : 차량이 수평면에서 얼마나 빠르게 회전하는지를 나타내는 값
